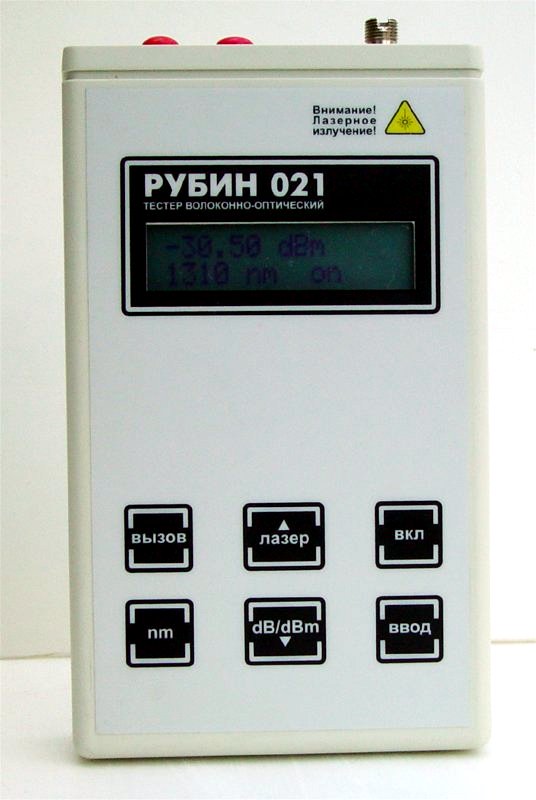

ТЕСТЕР ОПТИЧЕСКИЙ “Рубин 021”

Тестер оптический “Рубин-021” представляет собой прибор, который состоит из трех функциональных блоков: измерителя оптической мощности, генератора оптического излучения и устройства служебной связи, а также принадлежностей и эксплуатационной документации. Тестер предназначен для измерения средней мощности непрерывного импульсно-модулированного оптического излучения, измерения затухания ВС и, одновременно организации служебной голосовой связи по двум ВС. Его можно использовать при монтаже, настройке и техническом обслуживании волоконно-оптических линий связи (ВОЛС) и систем передачи (ВОСП).

Прибор позволяет проводить измерения средней мощности на выходе одномодовых и многомодовых ВС в диапазоне от минус 70 до 3 дБм. Измерения могут проводиться в спектральных диапазонах: (800…900), (1250…1350) и (1500…1650) нм. В каждом диапазоне осуществляется компенсация неравномерности спектральной чувствительности фотодиода с шагом 5 нм.

Прибор обладает высокой точностью измерения. Погрешность измерения относительных уровней мощности не превышает 0,1 дБ в диапазоне от минус 60 до 0 дБм.

Разрешающая способность тестера составляет 0,01 дБ.

Длины волн источников оптического излучения находятся в пределах: 850± 30, 1310± 20, 1550± 20, 1625± 10нм

Таблица 1. Технические характеристики производимых приборов.

Характеристики	Марка прибора
Характеристики	Тестер ОТМ-1	Измеритель “Рубин 201”	Тестер-телефон “Рубин 021”
Сертификат Госстандарта РФ	+	третий квартал 2002 года
Сертификат Минсвязи	+	третий квартал 2002 года
Характеристики измерителя
Диапазон измерений, дБм	-60…+3	-70…+3	-70…+3
Единицы измерения	дБм, дБ	Вт, дБм, дБ	Вт, дБм, дБ
Спектральный диапазон, нм	800…1700	800…1700	800…1700
Основная погрешность изм., дБ	0,5	0,3	0,3
Погрешность относит.изм., дБ	0,2	0,05…0,2	0,05…0,2
Разрешение шкалы, дБ	0,01; 0,1	0,01	0,01
Длины волн калибровки, нм	850,1300,1550	1550, 1310	Устанавливается с шагом 5 нм в спектральном диапазоне
Число сохраняемых результатов изм.	-	-	-
Порт RS232	-	-	+
Обнаружение модуляции вх.изл.	-	-	+
Характеристики источника
Длины волн излучения, нм	850± 20, 1310± 20 1550± 20	850/1310/1550 (± 20)	850/1310/1550 (± 20), 1625(± 10)
Мощность излучения, дБм	-6,0		-6,0
Нестабильность, дБ	0,2 за 1 час		0,1 за 4 час
Связь по 2-м ВС			+
Вид связи			дуплекс
Дальность, км (1310/1550 нм)			150/230
Общие характеристики
Источник питания, В	2…3
Температура окружающей среды, ?С	0…40	-10…40	-10…40
Время непрерывной работы от комплекта батарей емкостью 800 мА/час, час	30	20	8
Габариты, мм	120х60х22 Для источника и измерителя	120х60х22	155х90х30
Масса, г	250 источник 250 измеритель	250	500
Время наработки на отказ, час	25000	25000	25000
